Tester diagnostyczny
Fast Box
(interface do PC)
do elektroniki samochodowej
Spis treści
|
|
początek opisu
|
następne części - 2 3
|
Opis ogólny
System Fast przy pomocy załączonego oprogramowania umożliwia jednoczesne zarządzanie i korzystanie z następujących elementów:
- skaner
- schematy elektryczne,
- oscyloskop i multimetr,
- analizator spalin,
- dymomierz.
System autodiagnostyki
System autodiagnostyki pozwala nawiązać komunikację pomiędzy narzędziem (skaner) a sterownikiem ECU odpowiedzialnym za pracę układów wtrysku paliwa, zapłonu, poduszek powietrznych, ABS i innych oraz przeprowadzenie diagnostyki na podstawie informacji które ECU przesyła do skanera.
System ten pozwala (w zależności od typu ECU) na wykonanie następujących operacji:
- odczyt zapisanych w pamięci ECU błędów,
- odczyt parametrów,
- odczyt statusów (wielkości dwustanowe np. włącz/wyłącz),
- regulacje,
- aktywacje elementów.

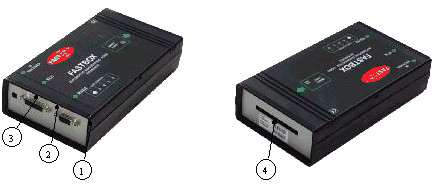

Widok ogólny urządzenia:
|
1. Łącze RS 232
2. Łącze diagnostyczne i zasilania
3. Łącze zdalnego sterowania
|
4. Slot do karty SMART |
Dane techniczne:
| Napięcie zasilania | 8 – 30 V | |
|
Pobierany prąd | 300 mA | |
| Absorbowana moc | max 4W | |
| Bezpiecznik | 1 A | |
| Temperatura pracy | 5 – 40 ºC | |
| Interfejs | RS 232 | |
| Wymiary | 110 x 200 x 46 mm | |
| Waga | 400 g | |
Akcesoria:
Kable przyłączeniowe:
 |
 |
| Przewód główny |
Przewód uniwersalny |
 |
 |
| Przewód zasilający |
Przewód do podłączenia do PC |
|
