Tester diagnostyczny
GP-100
do elektroniki samochodowej
Spis treści
|
|
początek opisu
|
następne części - 2 3
|
Opis ogólny
Tester GP-100 jest nowoczesnym urządzeniem wyposażonym w monochromatyczny
wyświetlacz LCD. Pozwala on technikowi na jednoczesne wykonywanie następujących
czynności:
- dialog z ECU odpowiedzialnymi za wtrysk paliwa ABS itp.,
- korzystanie ze schematów elektrycznych i innej pomocy,
- użycie oscyloskopu i multimetru.
System autodiagnostyki
System autodiagnostyki pozwala nawiązać komunikację pomiędzy narzędziem (tester) a sterownikiem ECU odpowiedzialnym za pracę układów wtrysku paliwa, zapłonu, poduszek powietrznych, ABS i innych oraz przeprowadzenie diagnostyki na podstawie informacji które ECU przesyła do skanera.
System ten pozwala (w zależności od typu ECU) na wykonanie następujących
operacji:
- odczyt zapisanych w pamięci ECU błędów,
- odczyt parametrów,
- odczyt statusów (wielkości dwustanowe np. włącz/wyłącz),
- regulacje,
- aktywacje elementów.

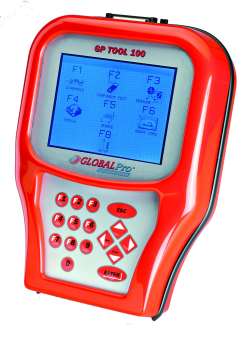

Widok ogólny urządzenia:
Dane techniczne:
| Napięcie zasilania | 8 – 30 V | |
|
Pobierany prąd | 300 mA | |
| Absorbowana moc | max 7W | |
| Bezpiecznik | 1 A | |
| Temperatura pracy | 5 – 40 ºC | |
| Interfejs | RS 232 | |
| Wymiary | (D x W x G) 214 x 293 x 63 mm | |
| Waga | 1100 g | |
Akcesoria:
Kable przyłączeniowe:
 |
 |
| Przewód główny |
Przewód uniwersalny |
 |
 |
| Przewód zasilający |
Przewód do podłączenia do PC |
|
